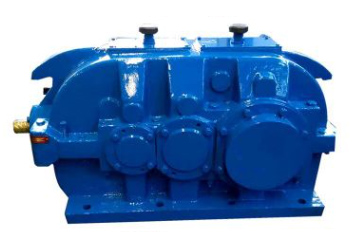

ZSY硬齒面減速機詳細說明:
此系列包括:ZSY160,ZSY180,ZSY200,ZSY224,ZSY250,ZSY280,ZSY315,ZSY355,ZSY400,ZSY450,ZSY500,ZSY560,ZSY630,ZSY710
一、ZSY硬齒面減速機概述
硬齒面減速器主要包括平行軸系列和垂直軸系列,平行軸減速器是按標準(GBl9004—88))生產,產品經優化設計,具有國際八十年代先進水平,它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列,垂直軸減速器是按標準(JB/T9002—1999)生產,用于輸入軸與輸出軸呈垂直方向布置的傳動裝置,它主要包括DBY、DCY和DFY三大系列。
1.ZSY硬齒面減速機性能特點
(1)中心距,公稱傳動比等主要參數均經優化設計,主要零、部件互換性好。
(2)齒輪均采用優質合金鋼經滲碳、淬火、而成,齒面硬度達HRC54—62.
(3)體積小、重量輕、精度高、承載能力大、效率高,壽命長,可靠性高、傳動平穩、噪音低。
(4)一般采用油池潤,自然冷卻,當熱功率不能滿足時,可采用循環油潤滑或風扇,冷卻盤管冷卻。
2、ZSY硬齒面減速機應用范圍
(1)輸入轉速一般n、≤1500r/min
(2)齒輪傳動圓周速度不大于20米/秒。
(3)工作環境—40~50℃,女口果低于0℃,啟動前潤滑油應預熱至0℃以上,本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

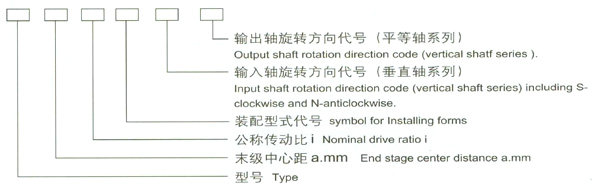

3、ZSY硬齒面減速機標記示例
二、 ZSY硬齒面減速機 選用方法
1、已知參數和條件
原動機名稱,功率P1= kW 轉速n1=r/min
工作機名稱.功率P2= kW 轉速n2=r/min
要求的傳動比i=n1/n2
每天工作小時數 h,每小時啟動次數 次,每小時運轉周期 %,
負荷特點(平穩、沖擊、嚴重沖擊),可靠度要求(一般、較高、高)
2、按額定功率選擇規格型號
平等軸系列齒輪箱的公稱輸入功率PA(表9—20)按載荷平穩,每天工作時間小于或等于10h,每小時啟動不超過5次,允許啟動轉矩為工作轉矩的2倍,單向運轉,單對齒輪的接觸強度安全系數約為1,失效率概率小于或等于1%等條件計算確定的。齒輪箱雙向運轉時,需視情況將PN乘上0.8—1.0的系數,當反向載荷大,換向頻繁、選用的可靠度系數KR較低時,系數取較小值,反之取較大值。
所選齒輪箱的額定功率必須滿足:Pc=P2KAKsKR≤PA
式中:
Pc=計算功率
P2=工作機功率

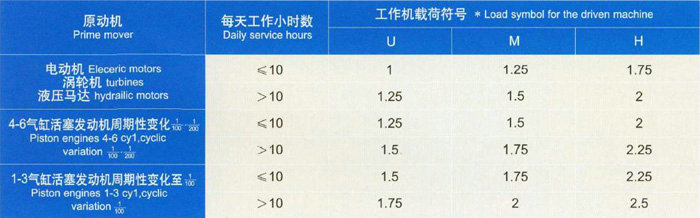

KA—使用系數,見表1

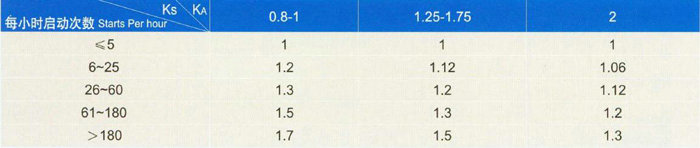

Ks—啟動系數,見表2
KR—可靠度系數,見表3
3、按許用熱功率校核
平等軸系列齒輪箱的許用熱功率P,適用于環境溫度20℃,每小時100%連續運轉和功率利用率(P2/p1·100%)為100%的情況.條件不同進,須進行修正。
所選齒輪箱應滿足:Pct=P2KtKwKP≤PT

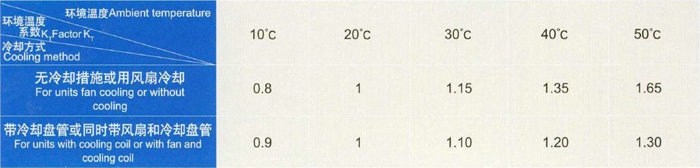

式中 Pct—計算熱功率 KT—環境溫度系數,見表4
Kw—運轉周期系數,見表5

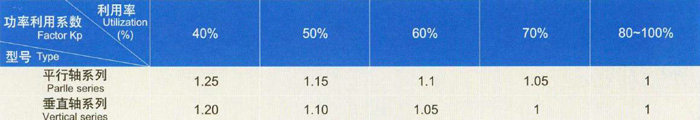

KP—功率利用系數,見表6
4、 校核、 軸伸部位承受的徑向載荷

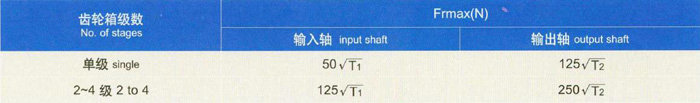

齒輪箱的輸入軸和輸出軸中間部位承受的徑向載荷F1r應低于表7的數值。
5、選用舉例
例1:選一鏈條輸送機用圓柱齒減速器。已知:電動機功率P1=350kw,鏈條輸送機功率P2=300KW,公稱傳動比i=4.5,每天工作8h,每小時啟動3次,環境溫度50℃,每小時運轉周期為100%,要求有較高可靠度,裝配型式I型,輸出軸為逆時針旋向,輸入軸軸伸中部作用的徑向為力100 N。
解:a.確定齒輪軸箱的規格
由表8查得鏈條輸送機載荷代號為M,查表1,KA=1.25,查表2,Ks=1;查表3,KR=1.6;
因此:Pc=P1·KA·Ks·KR=300×1.25×1×1.6=600(kW)查表9,ZDY型規格為355齒輪箱的公稱功率PA=738kW>Pc,
b.校核熱功率
在給定條件下,查表4,KT=1.65;查表5,Kw=1;由功率利用率
P2/PA×100%=300x738x100%=41%;查表6, KP=1.25;因此:Pct=P2·KT·Kw·KP=300×l.65×1.25=619(kW)
查表10,規格為355,沒有冷卻措施時許用功率PG1=320kW,不能滿足散熱要求,改為帶盤裝管冷卻或循環油潤滑許用功率P2G=790kW,再查表4,Kr=1.3,Pct=300×1.3×1×1.5=448(kW)<P2G
C. 校核所承受的徑向載荷
輸入軸軸伸中部允許的*大載荷為:Frmax=50√T1=50×√9549×PA/n1=50×√9549×738/750=4846N>1000N
經上述計算,確定所選齒輪箱的代號為ZDY355-4.5-I。
例2:選一臺皮帶輸送機用圓錐圓柱齒輪減速器。要求輸出軸為空心軸。已知:電動機功率P1=40kW,轉速n1=1500r/min,公稱傳動比i=40,皮帶輸送散料,功率未作詳細計算,略小于電機功率,每天工作8h,每小時啟動次數少于3次,安裝于大車間內,散熱條件好,環境溫度30℃,裝配型式I型,輸出軸旋向為順時針方向,要求較高可靠度。
解:a.確定齒輪箱的規格。
由表8查得散料皮帶輸送機的載荷為M,查表1,KA=1.25;查表2,Ks-1,查表3,KR=1.56.以電機功率代工作機功率,P2=40KW,因此:
Pc=P2·KA·Ks·KR=40×1.25×l×1.56=78KW.
查表10,選DCYK280,公稱為98KW。實際可靠度系數 KR=PA/(P2·KA·Ks)=98/(40 x 1.25×1)=1.96
b.校核熱功率
在給定條件下,查表4,KT=1.15;查表5,Kw=O.94,由功率利用率P2/KA×100%=40/98 ×100%=41%,查表6,KP=1.2;
因此 Pct=P2·Kt·Kw·Kp=40×1.15×0.94×1.2=52KW
查表20,DCYK280齒輪箱安裝于大車間時的許用功率為91KW>Pct經上述計算,確定所選齒輪箱代號為DCYK280—IS.
三、ZSY硬齒面減速機 速器的承載能力

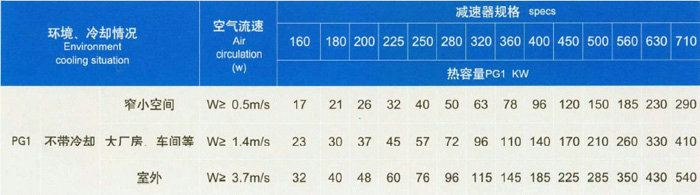

熱容量表
四、ZSY硬齒面減速機 規格及基本參數

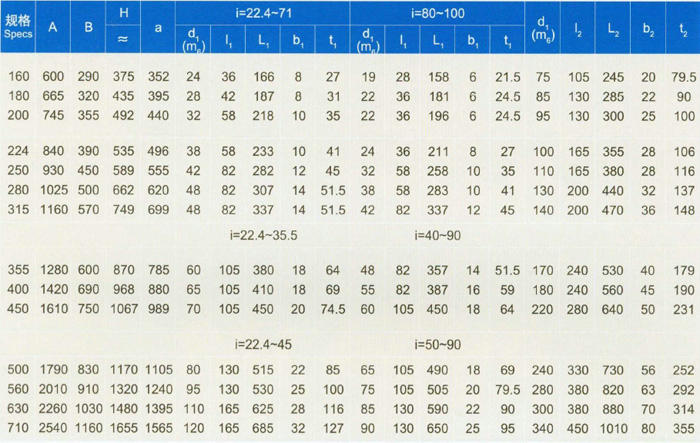

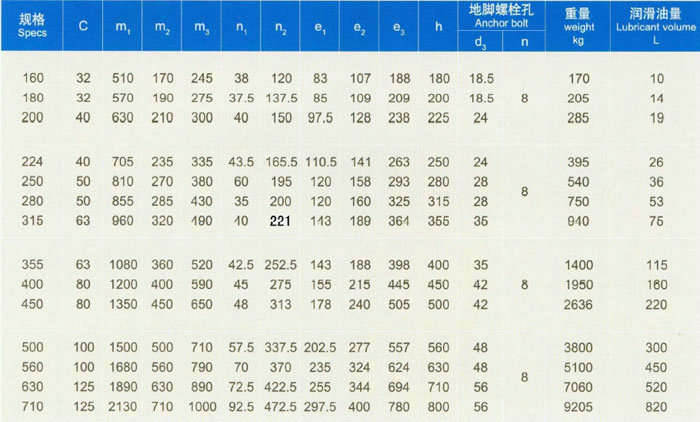

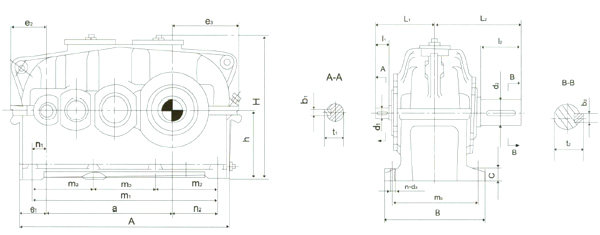

2、ZSY,ZSZ減速器的裝配型式及外形尺寸見圖2,表22
訂貨須知
1.訂購圓錐圓柱齒輪減速器時,請務必按規定填寫型號,規格(即名義中心距),公傳動比,裝配型式和輸入軸旋轉方向等標記。
2.除已有圖的常用規格外,選用其它規格時應與本廠商定。
3.DBYK,DCYK型(空心軸式)選用時應與本廠商定。
4.各種型號減速器均無附加冷卻裝置,如熱功率校核后,需要附加冷卻裝置時,應與本廠設計部門聯系
