1、  概述

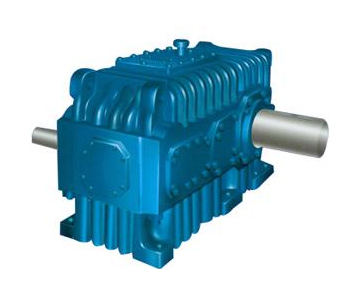

MP、MR和TP、TR模塊式齒輪減速器是我公司自行開發的重載齒輪減速器，它應用全新的設計理念，采用先進的制造技術，是國內新一代通用齒輪減速器。

2  執行標準

MP、MR模塊式齒輪減速器參照J(rèn)B/ZQ 6101—2002《模塊式圓錐、圓柱齒輪減速器》設計和制造。

TP、TR模塊式齒輪減速器參照ISO/TR13593：1999《工業閉式齒輪傳動裝置》設計和制造。

上述兩大類產品的齒輪精度按GB/T10095-200下(1SO1328—1997，IDT)齒輪精度制造；齒輪強度按GB/T3480—1997(1S06336—1996，IDT)《漸開線圓柱齒輪承載能力計算方法》；材料和熱處理的質量控制按GB/T3480—1997(IS06336—1996，IDT)的ME級控制。

3  性能特點

1)齒輪、齒軸均采用優質合金鋼滲碳淬火精加工而成，齒輪均進行齒廓修形，齒軸進行齒廓、齒向修形。齒向載荷分布均勻、高強度、低噪音、低振動。

2)采用模塊化方法設計，系列的主要零件品種規格少，*大限度地實現了通用性和互換性。品種規格派生性強，裝配及安裝型式多樣，方便用戶選用。

3)齒輪、軸、箱體的強度為均衡設計。

4)系列規格型譜排列更加合理，系列的主要參數都以R20優先數為基礎，對于大規格中心距增加了R40優先數。

5)采用剖分式箱體，可維修性好。

6)盡可能地加大了軸承的型號。

7)盡可能地加大了輸入軸的軸伸直徑。

8)改進了風扇和冷卻盤管設計，箱體散熱面積大，許用熱功率高。

4  應用范圍

1)輸入轉速≤1500r/min。

2)齒輪傳動圓周速度≤20m/s。

3)工作環境溫度為—40℃一+45℃，當工作環境溫度低于0℃時，起動前潤滑油必須加熱到0℃以上。當工作環境溫度高于45℃時，必須采用隔熱或冷卻措施。

4)可廣泛應用于冶金、礦山、運輸、水泥、建筑、化工、紡織、輕工及能源等行業務類機械設備的傳動。

5  MP、MR模塊式齒輪減速
