一、概述

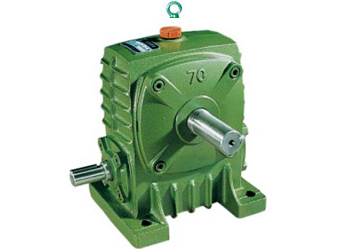

ZC1型雙極蝸桿及齒輪——蝸桿減速器符合標準JB／T7008-93

本減速器主要適用于：臺金，礦山．起重．運輸、化工．建筑．建材及輕工等行業(yè)  減速度器輸入軸轉速不超過1500r/min，減速器工作環(huán)境溫度為-40℃~+40℃，當工作環(huán)境低于0℃時，啟動前潤滑油必須加熱到0℃以上，減速器可正、反向運轉。

二、型號、標記、基本參數、尺寸

1、型號

CCWU--低速級蝸桿在蝸桿之下的雙級蝸桿減速器；

CCWS——低速級蝸桿在蝸桿之側的雙級蝸桿減速器；

CCWO——低速級蝸桿在蝸桿之上的雙級蝸桿減速器；

GCWU--低速級蝸桿在蝸桿之下的齒輪——蝸桿減速器；

GCWS--低速級蝸桿在蝸桿之側的齒輪——蝸桿減速器．

GCWO一一低速級蝸桿在蝸桿之上的齒輪—一蝸桿減速器；

字母的意義

C——表示蝸桿類別為ZCl

G——表示齒輪．

W——表示蝸桿減速器

U．S、O——分別表示低速級蝸桿位于蝸輪之下、之側、之上；

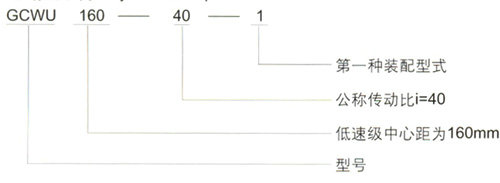

2、標記示例


3、基本參數

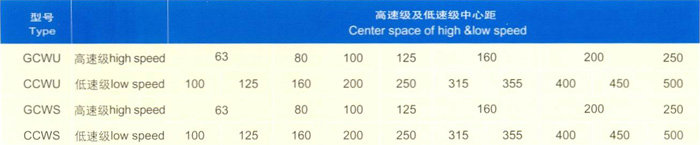

3.1減速機高速級與低速級中心距及組合見下表

3.2雙極蝸桿減速器的公稱傳動比見下表：

3.3齒輪——蝸桿減速器的公稱傳動比見下表

4.減速器的主要尺寸：

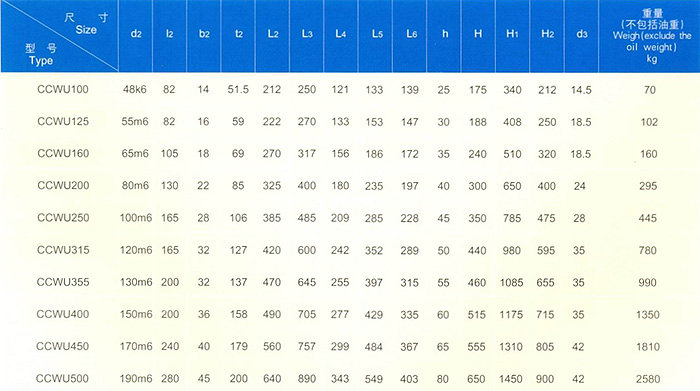

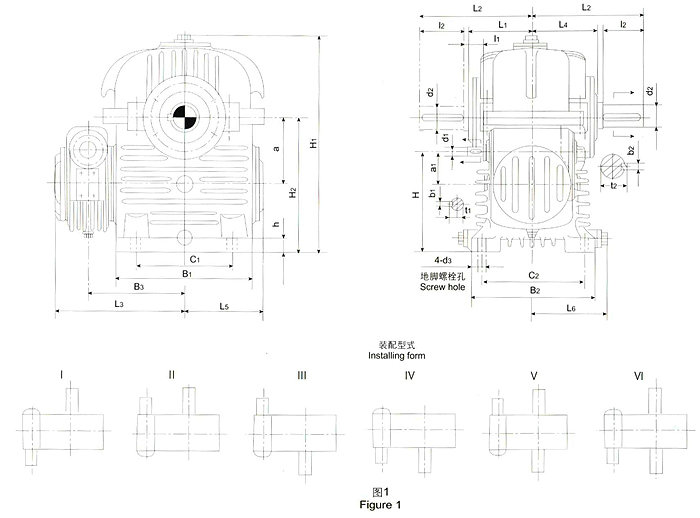

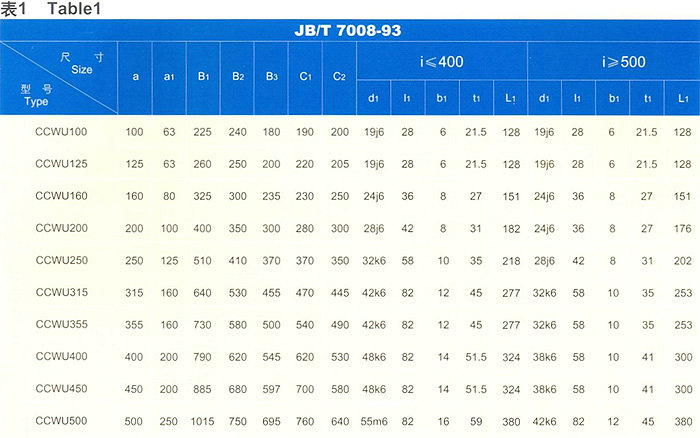

4.4 CCWU型減速器主要尺寸見圖1、表1

三、減速器的承載能力及選用方法

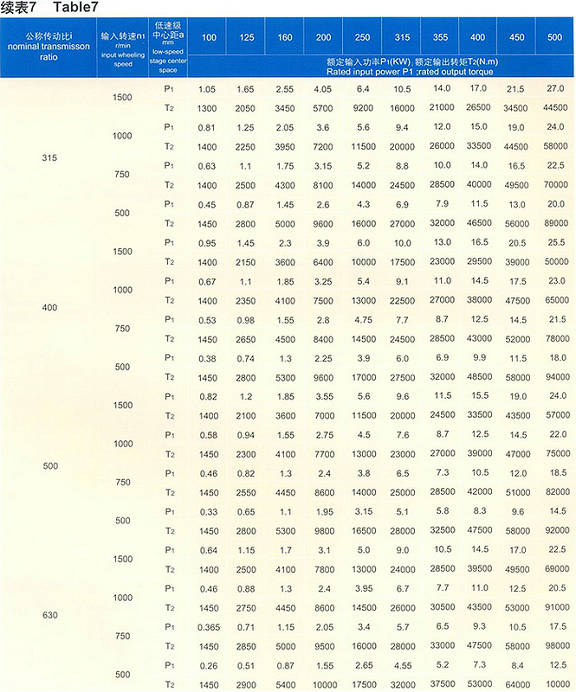

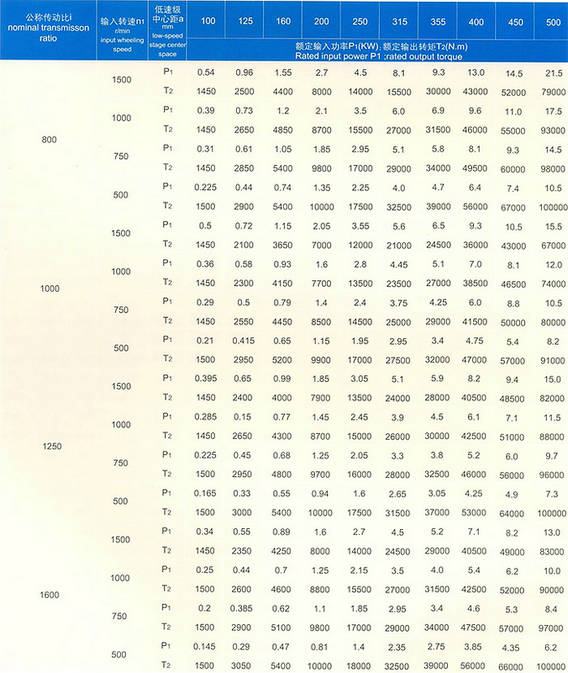

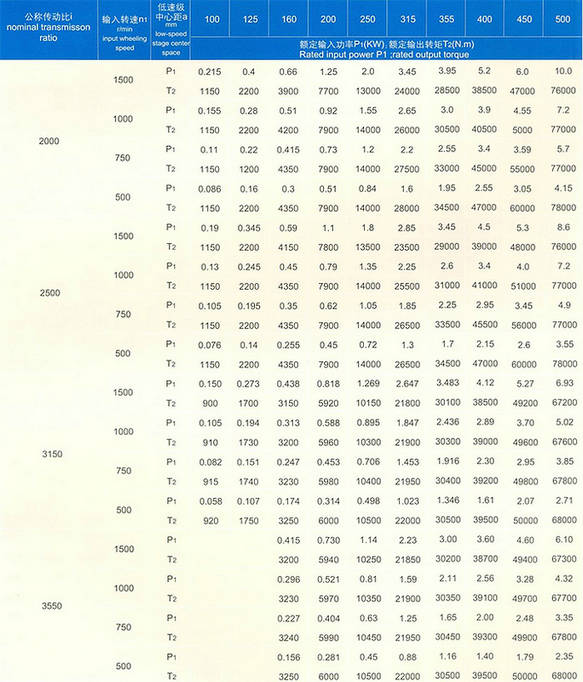

1、CCWU、CCWO及CCWS減速器的額定輸入功率P1及輸出轉短T2應符合表7的規(guī)定
